راهنمای اتصال بلندگوهای فعال سری DSP19/DSP18/DSP110

1. بررسی اجمالی محصول

سری DSP19/DSP18/DSP110 یک بلندگوی فعال با کارایی بالا است که برای برنامه های صوتی حرفه ای طراحی شده است. دارای یک پردازنده سیگنال دیجیتال داخلی DSP و یک ماژول تقویت کننده با راندمان بالا، مناسب برای اتاق های کنفرانس، اجراها، تئاترها و سناریوهای دیگر.

2. آماده سازی قبل از اتصال

• لیست تجهیزات را بررسی کنید

بلندگوهای فعال (DSP19/DSP18/DSP110)

سیم برق (استاندارد)

کابل صدا (XLR/TRS/TS، انتخاب با توجه به رابط)

میکسر یا دستگاه منبع صوتی (مانند کامپیوتر، تلفن همراه، پخش کننده)

• محیط و مکان

از قرار دادن بلندگوها نزدیک به دیوار خودداری کنید (حداقل 20 سانتی متر فضای دفع گرما باقی بگذارید)

کانال های چپ و راست را به صورت متقارن قرار دهید تا از یک میدان صوتی متعادل اطمینان حاصل کنید

درمان ضد ضربه: از یک براکت مخصوص یا پد ضربه گیر استفاده کنید

3. توضیح مفصل مراحل اتصال

• اتصال برق

از سیم برق اصلی استفاده کنید و به 100-240 ولت AC وصل کنید

از منبع تغذیه پایدار اطمینان حاصل کنید (UPS یا تثبیت کننده ولتاژ توصیه می شود)

توجه: ابتدا همه کابل‌های صدا را وصل کنید و آخر را روشن کنید

• انتخاب رابط ورودی صوتی

مراحل عملیات:

یک سر کابل صدا را به درگاه خروجی دستگاه منبع صدا وصل کنید

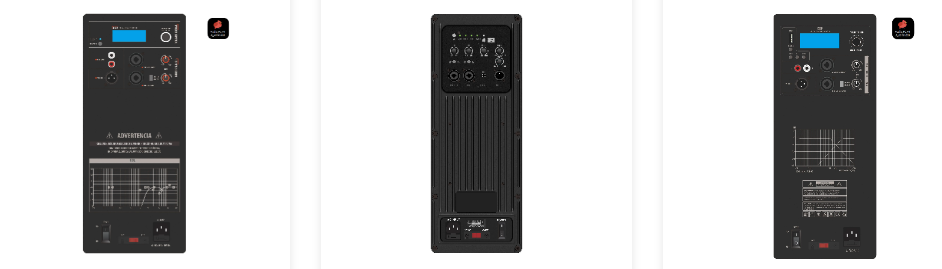

سر دیگر را به رابط INPUT مربوطه در پانل پشتی بلندگو وصل کنید

کانکتور XLR را سفت کنید تا از افتادن آن جلوگیری کنید

• اتصال سیستم چند بلندگو

حالت سری (قابل استفاده برای DSP110):

بلندگوی بعدی را به صورت سری از طریق رابط LINK OUT وصل کنید

تا 4 اتصال سری را با فاصله کلی ≤20 متر پشتیبانی می کند

حالت موازی:

از توزیع کننده صدا برای تقسیم سیگنال های متعدد استفاده کنید

برای جلوگیری از اضافه بار به تطابق امپدانس توجه کنید

4. حل مشکلات رایج

بدون خروجی صدا

بررسی کنید که چراغ نشانگر برق روشن است یا خیر

اطمینان حاصل کنید که کابل صدا شکسته نشده است (برای آزمایش می توانید از مولتی متر استفاده کنید)

تنظیمات خروجی دستگاه منبع صدا را بررسی کنید

صدای پس زمینه بیش از حد

استفاده از اتصال متعادل (XLR/TRS)

از منابع تداخل الکترومغناطیسی قوی (مانند ترانسفورماتورها) دوری کنید.

بررسی کنید که آیا زمین خوب است یا خیر

اعوجاج فرکانس پایین

عملکرد "تقویت بیس" بلندگو را خاموش کنید

مطمئن شوید که سیگنال ورودی بیش از حد بارگذاری نشده است (چراغ نشانگر پیک همیشه روشن نیست)

5. ایمنی و نگهداری

• مدیریت حرارت: توصیه می شود پس از 4 ساعت کار مداوم به مدت 15 دقیقه متوقف شود
• تمیز کردن و نگهداری: هر ماه گرد و غبار روی توری را با یک پارچه نرم تمیز کنید
• ذخیره سازی طولانی مدت: منبع تغذیه را قطع کرده و در محیط خشک قرار دهید
